כיצד crimp זוג מעוות?
ישנן דרכים שונות לחיבור מחשבלאינטרנט, אבל אחת הנפוצות ביותר היא טכנולוגיית Ethernet, חיבור באמצעות כבל רשת (זוג מעוות). כדי לחבר את הכבל לכרטיס הרשת, נעשה שימוש במחבר מיוחד - RJ-45. כיצד crimp מחבר זוג מעוות RJ-45?ראשית, בואו נראה מה זהזוג מעוות. כבל תקשורת זה מורכב מזוג אחד או יותר של מוליכים מבודדים. המוליכים מעוותים זה לזה ומכסים נדן פלסטיק. כבל הרשת המשמש להתחבר לאינטרנט מורכב מארבעה זוגות של מנצחים.
לפני שאתה לדחוס את זוג מעוות, אתה צריך להחליט על מה מטרות תוכלו להשתמש בו. יש שני סוגים עיקריים של crimping מחבר זוג שזור:
קישור ישיר - לחיבור מחשב ומתג / רכזת / נתב
חוצה קישורים - כדי לחבר שני מחשבים יחד

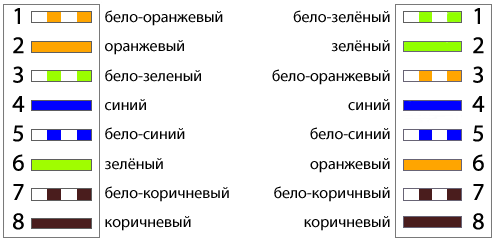

עם קישור ישר, שני הקצוות של זוג מעוות הם crimped בדפוס אחד, עם הצלב המקשר לכיוונים שונים. בדרך כלל מתי זוג מעוות לקו ישר זוג מעוות זוגות מסודרים לפי הסדר הבא:
לבן / כתום / כתום / לבן / ירוק / כחול / לבן / כחול / ירוק / לבן / חום / חום
מתי Crossover הקישור קצה אחד של זוג מעוות דחוס על ידי ערכת הקודמת, והשני על ידי אחרים:
לבן / ירוק / ירוק / לבן / כתום / כחול / לבן / כחול / כתום / לבן / חום / חום
באופן עקרוני, כרטיסי רשת מודרניים יכולים "להבין" קישור ישיר בעת חיבור שני מחשבים, אבל עדיף להיות בטוח.
אז, איך crimp זוג מעוות בבית? כדי לעשות זאת, תצטרך את הכבל עצמו, כמה מחברים RJ-45 כלי מיוחד שנקרא crimping צבת (crimper, crimper).
צבת crimp מורכבת משלושה אזורי עבודה, כל אחד מהם - פונקציות משלה. הידית ממוקמת סכין עבור חוטי חיתוך, וכמה דגמים יש גם הפסקה שנועד להסיר את בידוד חיצוני מן כבל עגול. במרכז המתקן יש מיוחד קן, שבו המחבר הוא גם crimped. ובחלק העליון של הסוכך יש אזור שעוזר לקלף את בידוד החיצוני זוג מעוות.
אז, כדי לדחוס את זוג מעוות, אתה צריך קודםבעדינות לקצץ את קצה הכבל עם סכין מובנית. אז זה צריך להיות נקי על שלושה סנטימטרים של כבל מן בידוד עם סכין מיוחדת. בעיקרון, אתה יכול להחליף אותו עם סכין רגילה או מספריים.
אחרי זה, אתה צריך לדלל, untwine וליישר זוגות תיל. אז אתה צריך להפיץ את החיווט על פי הצבעים בהתאם לסכום הרצוי וליישר. לאחר הידוק המוליכים מיושר, יש צורך לחתוך את העצות שלהם בעזרת סכין מובנית, עוזב על 1 ס"מ של מוליכים ארוגים.
לאחר מכן, מוליכים מיושרים מוכנסים לתוךמחבר RJ-45. חלקים של המוליכים חייבים להגיע לקצה השקתות. ודא כי נדן הכבל יוצא מאחורי הבריח, המיועד לתיקון, וגם מגיע לעצור. אז אתה צריך לבדוק שוב אם המנצחים הם הניחו כראוי את הצבעים ואת לשים את המחבר ב swage עד שזה מפסיק. לאחר מכן, לסחוט את הצבת crimping עד מנעול כבל של מזלג קליקים למקומו.
אבל זה קורה כי אין לך crimps, אבל לדחוסזוג מעוות, טוב, רק רע. אז אתה יכול להשתמש מברג דק כדי crimp זה. שיטה זו היא יותר מייגע ופחות יעיל, אבל במצב חירום זה יכול להיות שימושי. איך לחתוך זוג מעוות עם מברג?
כמו במקרה הקודם, יש צורך לנקותבידוד, להרחיב את המנצחים על ידי צבעים ולהכניס אותם לתוך המחבר. לאחר מכן, יש להשאיר את שקע מחבר הפלסטיק ואת שקעי המגע כך שלא יבלטו על פני השטח. כדי לעשות זאת, לחץ עליהם בקצה המברג. לאחר מכן, אתה צריך לפרוס את המברג לאורך ולבסוף לטבוע את המגעים, כך השיניים לבוא לתוך בידוד. אתה צריך לדחוף חזק, אבל בזהירות.
בדוק אם הצלחת לסחוט את הצמד המעוות בצורה נכונה, באפשרותך להשתמש מכשיר מיוחד - בודק. למרות שבמקרים מסוימים, אפילו בודק אינו נחוץ - רשת עובדת או לא עובדת כראוי, ותראה שהכבל מתקלף בצורה לא נכונה או לא נכונה.
